การใช้ห้องทดสอบการช็อกด้วยความร้อนเย็น : เหมาะสำหรับการทดสอบการปรับตัวของอุปกรณ์อิเล็กทรอนิกส์อุปกรณ์ไฟฟ้าและผลิตภัณฑ์อื่น ๆ ภายใต้เงื่อนไขการเปลี่ยนแปลงอุณหภูมิของบรรยากาศโดยรอบอย่างรวดเร็วและยังเป็นผู้ช่วยในการคัดกรองความล้มเหลวเริ่มต้นของชิ้นส่วนอิเล็กทรอนิกส์

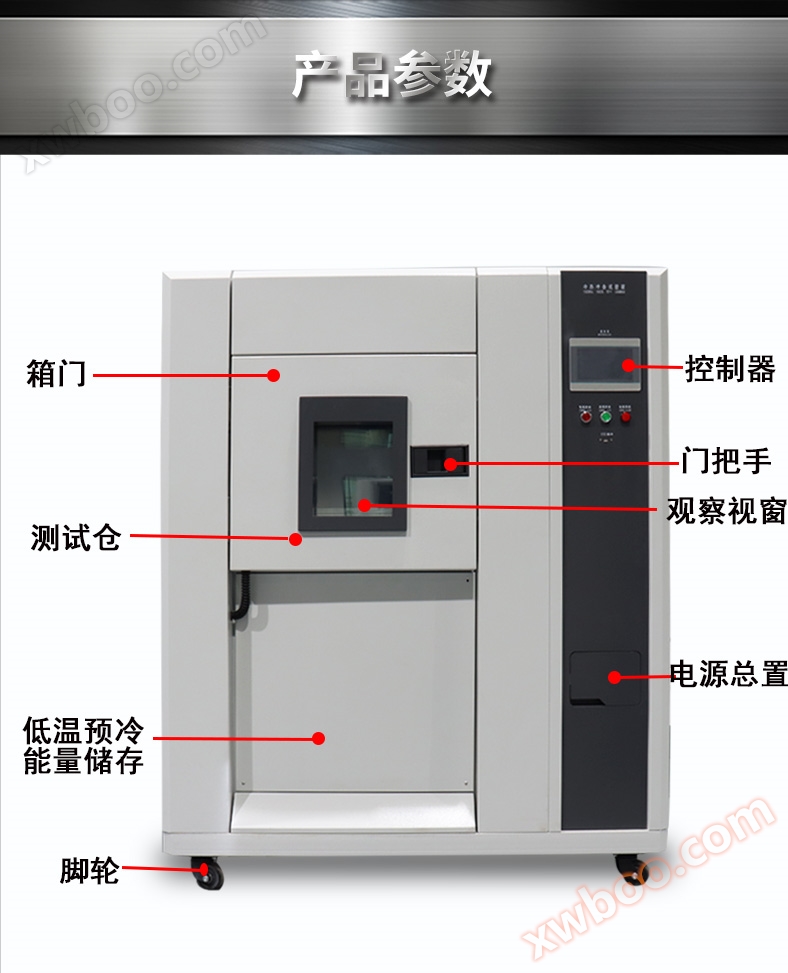

1แบ่งออกเป็นสามส่วนของโซนอุณหภูมิสูงโซนอุณหภูมิต่ำและโซนทดสอบตัวอย่างการทดสอบการวางพื้นที่ทดสอบยังคงสมบูรณ์โดยใช้โครงสร้างการเก็บความร้อนที่เป็นเอกลักษณ์การเก็บความเย็นบังคับให้โหมดเปลี่ยนอากาศเย็นและร้อนถูกนำเข้าสู่โซนทดสอบเสร็จสิ้นการทดสอบแรงกระแทกอุณหภูมิเย็นและร้อน มันสามารถใช้เป็นทั้งห้องทดสอบช็อกความร้อนและเย็นหรือใช้เป็นห้องอุณหภูมิสูงแยกต่างหากหรือห้องอุณหภูมิต่ำแยกต่างหาก

คุณสมบัติห้องทดสอบการช็อกด้วยความร้อนเย็น

2, สามารถทดสอบหลุมบวกโหลดสายการทดสอบส่วนประกอบ;

3,สีขนาดใหญ่แอลซีดีระบบควบคุมไมโครคอมพิวเตอร์แบบสัมผัสเพื่อการสนทนาใช้งานง่ายและเข้าใจสถานะการทำงานได้อย่างรวดเร็ว

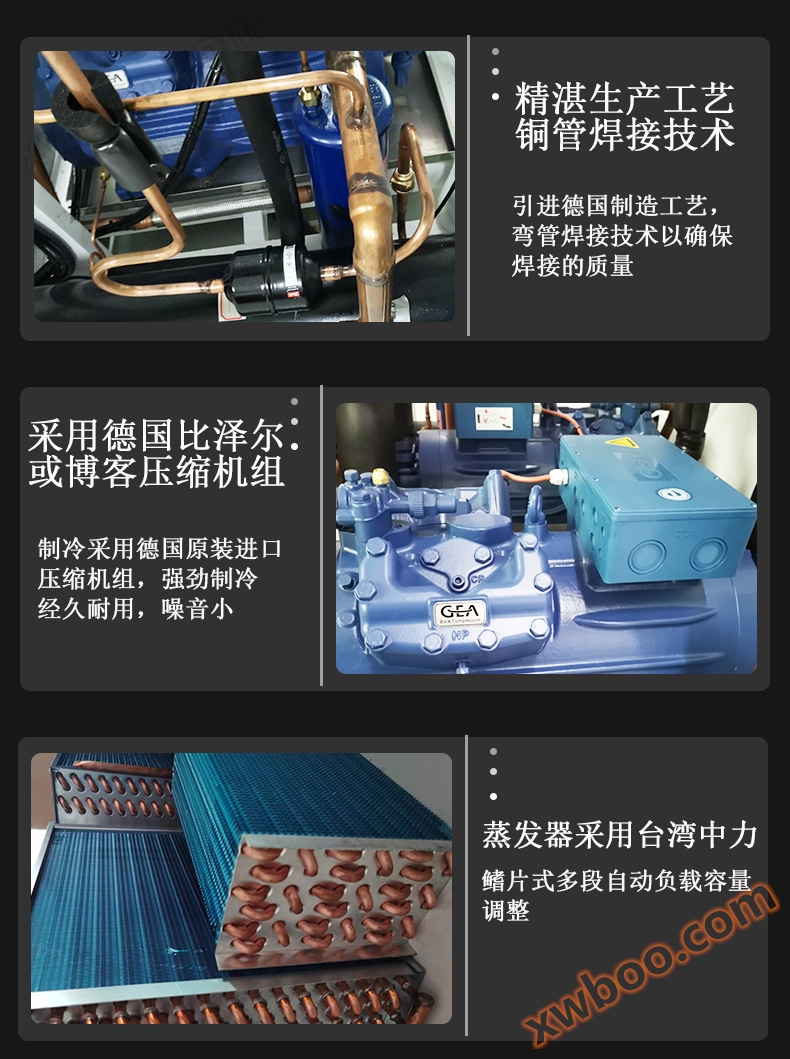

4,คอมเพรสเซอร์นำเข้าแบบปิดสนิท+สื่อเย็นที่เป็นมิตรกับสิ่งแวดล้อม,เครื่องแลกเปลี่ยนความร้อนและเย็นชนิดแผ่นและระบบทำความเย็นอุณหภูมิต่ำพิเศษแบบไบนารี

5มีอุปกรณ์ RS-232หรือรุ่น RS-485อินเทอร์เฟซการสื่อสารสามารถเชื่อมต่อกับคอมพิวเตอร์เพื่อควบคุมระยะไกลและใช้งานง่าย

6, สามารถตั้งค่าฟังก์ชั่นของเงื่อนไขที่แตกต่างกันสามประเภทของอุณหภูมิสูงอุณหภูมิต่ำและเย็นช็อกได้อย่างอิสระเมื่อทำเงื่อนไขช็อกความร้อนและเย็นสามารถเลือกได้2สล็อตหรือ3ฟังก์ชั่นของสล็อตและมีฟังก์ชั่นของเครื่องทดสอบอุณหภูมิสูงและต่ำ

7, สามารถทำความเย็นล่วงหน้า, อุ่น, ฟังก์ชั่นสแตนด์บายโดยอัตโนมัติในการดำเนินงานเวลาเปิดที่นัดหมาย;

8, สามารถตั้งค่ารอบและจำนวนการละลายน้ำแข็งโดยอัตโนมัติ(มือ)ละลายน้ำแข็ง;

9,ใช้เกาหลีสามหยวนเทมิ880คอนโทรลเลอร์อินเทอร์เฟซเครื่องมนุษย์เป็นมิตรการตั้งค่าโปรแกรมที่สะดวกฟังก์ชั่นการแสดงผลที่ผิดปกติและการแก้ไขปัญหาสมบูรณ์

ห้องทดสอบการช็อกด้วยความร้อนเย็นและการปฏิบัติตามมาตรฐาน

1、GB / T2423.1-1989วิธีทดสอบอุณหภูมิต่ำ

2、GB / T2423.2-1989วิธีทดสอบอุณหภูมิสูง

3、GB / T2423.22-1989การทดสอบการเปลี่ยนแปลงอุณหภูมิ

4、หมายเลขรุ่น: GJB150.5-86การทดสอบแรงกระแทกอุณหภูมิ

5、หมายเลขรุ่น: GJB360.7-87การทดสอบแรงกระแทกอุณหภูมิ

6、หมายเลขรุ่น: GJB367.2-87 405การทดสอบแรงกระแทกอุณหภูมิ

7、เอสจี / T10187-91Y73ชุดทดสอบการเปลี่ยนแปลงอุณหภูมิ - หนึ่งกล่อง

8、เอสจี / T10186-91Y73ชุดทดสอบการเปลี่ยนแปลงอุณหภูมิ - กล่องสอง

9,ตรงตามมาตรฐานIEC68-2-14_วิธีทดสอบN_การเปลี่ยนแปลงอุณหภูมิ

10、GB / T 2424.13-2002วิธีทดสอบ คู่มือการทดสอบการเปลี่ยนแปลงอุณหภูมิ

11、GB / T 2423.22-2002การเปลี่ยนแปลงอุณหภูมิ

12、คุณภาพ / T17-92กฎทั่วไปสำหรับการทดสอบความทนทานต่อสภาพอากาศของชิ้นส่วนยานยนต์

13、EIA 364-32ช็อกความร้อน(วงจรอุณหภูมิ)EIA ของขั้วต่อไฟฟ้าและซ็อกเก็ตสำหรับขั้นตอนการทดสอบ

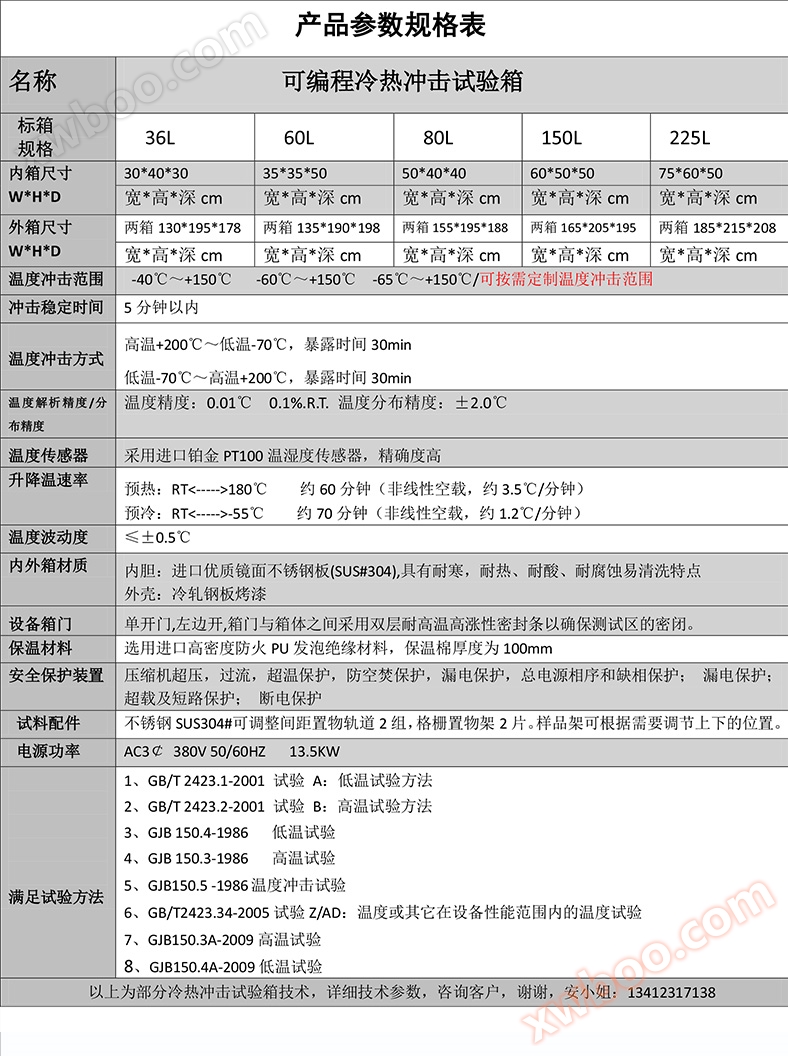

ข้อมูลจำเพาะทางเทคนิคของห้องทดสอบช็อกความร้อนและเย็น

ช่วงอุณหภูมิช็อก:-40~+150℃ ช่วงอุณหภูมิช็อก:-55~+150℃

■ประสิทธิภาพ

วิธีทดสอบ สวิตช์ประตูลมนิวเมติก 2 เรือนกระจกหรือ 3 วิธีเรือนกระจก

ห้องอุณหภูมิสูง ช่วงอุณหภูมิอุ่น 60 ～+ 200℃

อัตราการเพิ่มอุณหภูมิRT.→+ 200℃ประมาณ3 5นาที

ห้องอุณหภูมิต่ำ ช่วงอุณหภูมิก่อนเย็น -55 ～ -10 ℃ -65 ～ -10 ℃

降温速率+ 20→ -55 ℃ ประมาณ6 0นาที ＋ 20 →－ 65 ℃ ประมาณ7 0นาที

ช่วงอุณหภูมิห้องทดสอบ -40 － +150 ℃ -55 － +150 ℃

อุณหภูมิเบี่ยงเบน ±2 ℃

เวลาการกู้คืนอุณหภูมิ 5 ภายในนาที

เงื่อนไขการกู้คืน การสัมผัสกับอุณหภูมิสูง การสัมผัสที่อุณหภูมิต่ำ การสัมผัสกับอุณหภูมิสูง การสัมผัสที่อุณหภูมิต่ำ

150 ℃/30นาที － 40 ℃/30นาที 150 ℃/30นาที － 55 ℃/30นาที

1. การเพิ่มขึ้นของอุณหภูมิและการลดลงของอุณหภูมิเป็นสมรรถนะของแต่ละห้องทดสอบอุณหภูมิคงที่เมื่อทำงานแยกต่างหาก

2. เงื่อนไขการกู้คืน: + อุณหภูมิห้อง 20 ℃。

■ส่วนหลักโครงสร้าง

วัสดุ วัสดุ:เปลือก การรักษาพื้นผิวแผ่นเหล็กสแตนเลสหรือแนะนำเหล็กแผ่นรีดเย็นไฟฟ้าสถิตพ่นพลาสติก

ใน ร่างกาย:แผ่นเหล็กสแตนเลส(SUS304)

ปิดปาก ร้อน:โฟม PU และไฟเบอร์กลาส

โครงสร้าง เฉิง:ห้องอุณหภูมิสูง เครื่องทำความร้อน ครีบระบายความร้อนรูปร่างท่อสแตนเลสเครื่องทำความร้อนไฟฟ้า

ลม เครื่อง:พัดลมแบบแรงเหวี่ยงที่ใช้ร่วมกันเมื่อสัมผัสกับอุณหภูมิแวดล้อมที่อุณหภูมิสูงพัดลมแบบแกนสำหรับอุ่นก่อน

ห้องอุณหภูมิต่ำ:เครื่องทำความร้อน, คูลเลอร์ ครีบระบายความร้อนรูปร่างท่อสแตนเลสเครื่องทำความร้อนไฟฟ้า ,คูลเลอร์ชนิดครีบ,สะสมความเย็น

ลม เครื่อง:พัดลมแรงเหวี่ยง

อุปกรณ์ขับเคลื่อน:นิวเมติกกระบอก อุณหภูมิสูงอุณหภูมิแวดล้อมการสัมผัสที่อุณหภูมิต่ำใช้ไดรฟ์ประตูอากาศต่างๆ

เครื่องอัดอากาศ:ให้อากาศอัดที่ขับเคลื่อนประตูลมนิวเมติก(ตัวเลือก)

หน่วยทำความเย็น:โหมดทำความเย็น การบีบอัดเชิงกลการทำความเย็นแบบไบนารี

กด การหดตัว เครื่อง:คอมเพรสเซอร์แบบปิดสนิทหรือกึ่งสุญญากาศที่นำเข้าจากยุโรปและอเมริกา

ระบบ เย็น ตัวแทน:สื่อเย็นที่เป็นมิตรกับสิ่งแวดล้อมR-507 / R-23

เย็น ควบแน่น อุปกรณ์:สแตนเลสประสานแผ่นแลกเปลี่ยนความร้อน

■ตัวควบคุมอุณหภูมิ

อินเตอร์เฟซการทำงาน7.5 "TFTสีสัน จอแสดงผล LCD สัมผัส หน้าจอสัมผัส, เคล็ดลับเมนูภาษาจีน

ความจุหน่วยความจำโปรแกรม 96 โปรแกรมผู้ใช้รายบุคคล(สามารถจัดทำแก้ไขได้ด้วยตนเอง)

ตั้งค่าช่วงบ่งชี้ เวลา: 1 นาที～ 99 ชั่วโมง 59 นาที, รอบ: 1 ～ 999 ครั้ง ลูป

ความละเอียด ± 0.1℃

ป้อนข้อมูลPT100ความต้านทานแพลทินัม

วิธีการควบคุมPIDการควบคุม

คุณสมบัติพันธมิตร เครื่องจับเวลา, การป้องกันอุณหภูมิเกิน, การเลือกลมขึ้นและลงของเซ็นเซอร์, การป้องกันไฟดับ, การบันทึกสัญญาณเตือน, การบันทึกเส้นโค้งทดสอบ, การหยุดทดสอบ, การแสดงเวลาทำงานของโปรแกรม

■ข้อกำหนด

ขนาดภายใน(ซม.) D 35 40 50 60 35 40 50 60

วัตถุ 40 50 60 70 40 50 60 70

H 35 40 50 60 35 40 50 60

ขนาดโดยรวม(ซม.) D 132 147 192 217 132 147 192 217

ดับ 125 135 155 165 125 135 155 165

H 157 150 160 170 157 150 160 170

ปริมาณภายใน(ลิตร) 50 80 150 250 50 80 150 250

ไฟฟ้า ต้นทางเอซี 380±10% โวลต์ 50±0.5 เฮอร์ตซ์， สามเฟสสี่สาย+สายดินป้องกัน

กง อัตรา(กิโลวัตต์) 16kw 25kw 30kw 40kw 22kw 30kw 35kw 47kw

น้ำหนักชิ้นงาน2.5 กก. 5 กก. 10 กก. 15 กก.

■การกำหนดค่ามาตรฐาน

รูตะกั่ว( 25×100 มมหลุมประเภทกลมยาว ด้านซ้ายของกล่อง) 1ชิ้น, ล้อ 6 หนึ่งปรับเท้า 4 อัน

■อุปกรณ์

เบรกเกอร์รั่ว,อุณหภูมิห้องทดสอบสูงเกินไป,ตัวป้องกันต่ำเกินไป(ตัวควบคุม สร้างขึ้นใน),วาล์วไอเสีย,ชิ้นงานควบคุมพลังงานเทอร์มินัล,การป้องกันอุณหภูมิสูงและต่ำในห้อง,,(ตัวควบคุม สร้างขึ้นใน),คอมเพรสเซอร์แรงดันเกิน, การป้องกันความร้อนสูงเกินไป, รีเลย์ตัดน้ำ, รีเลย์ความร้อนของพัดลม, สวิตช์อุณหภูมิมอเตอร์, รีเลย์ป้องกันการย้อนกลับของมอเตอร์, สวิตช์ความดันอากาศอัด, ฟิวส์

■ตัวเลือก

เครื่องบันทึกอุณหภูมิ
